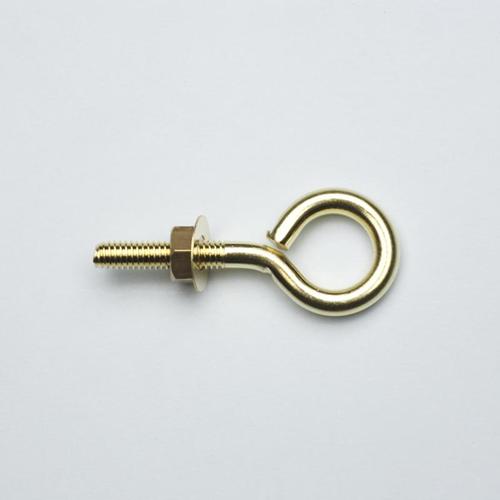

商品名： ナット付ヒートン（真鍮）
材質（真鍮） カラー・メッキ（キリンス）
|

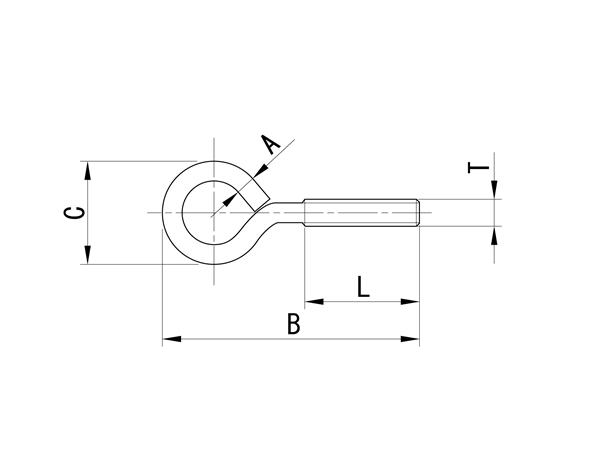

 ＜大きな寸法図を見る＞ |
(表中の数値の単位はmmです)
| Ａ | Ｂ | Ｃ | Ｔ | Ｌ | |
| Ｎｏ．６ | 2.6 | 34 | 14.5 | M3×0.5 | 15 |
| Ｎｏ．８ | 3.45 | 39 | 16.5 | M4×0.7 | 16 |
| Ｎｏ．１０ | 4 | 49 | 20 | W3/16 | 20 |
| Ｎｏ．１２ | 4.35 | 53 | 22 | M5×0.8 | 23 |
(表中の数値の単位はmmです)
|
＜大きな寸法図を見る＞ |
| Ａ | Ｂ | Ｃ | Ｔ | Ｌ | |
| Ｎｏ．６ | 2.6 | 34 | 14.5 | M3×0.5 | 15 |
| Ｎｏ．８ | 3.45 | 39 | 16.5 | M4×0.7 | 16 |
| Ｎｏ．１０ | 4 | 49 | 20 | W3/16 | 20 |
| Ｎｏ．１２ | 4.35 | 53 | 22 | M5×0.8 | 23 |
