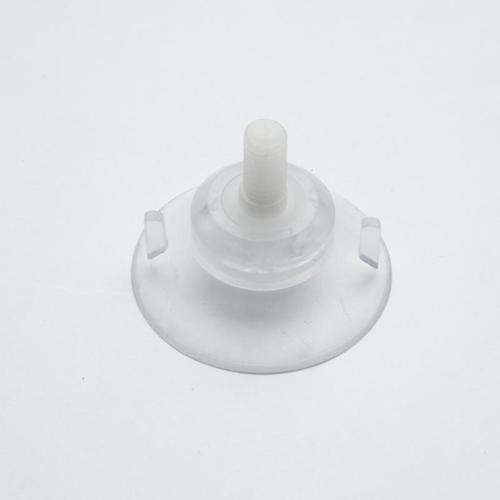

商品名： 吸着盤（インサート） [付記]ＱＳＣ−５２は八角ナット使用（別売）
材質（ＰＶＣ） カラー・メッキ（ ）
|

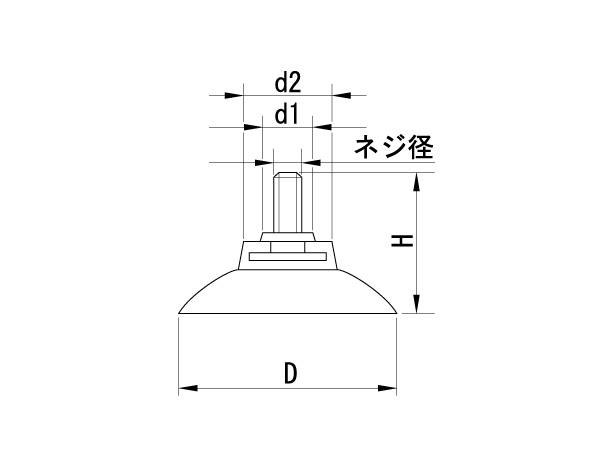

 ＜大きな寸法図を見る＞ |
(表中の数値の単位はmmです)
| Ｄ | ネジ径 | ｄ１ | ｄ２ | Ｈ | |
| ＱＳＣ−３０ | 30 | 5 | 10 | 16 | 24 |
| ＱＳＣ−４０ | 40 | 5 | 10 | 16 | 25 |
| ＱＳＣ−５０ | 50 | 5 | 10 | 19 | 30 |
| ＱＳＣ−５２(八角ナット） | 52 | 7 | ※ | 20 | 21 |
(表中の数値の単位はmmです)
|
＜大きな寸法図を見る＞ |
| Ｄ | ネジ径 | ｄ１ | ｄ２ | Ｈ | |
| ＱＳＣ−３０ | 30 | 5 | 10 | 16 | 24 |
| ＱＳＣ−４０ | 40 | 5 | 10 | 16 | 25 |
| ＱＳＣ−５０ | 50 | 5 | 10 | 19 | 30 |
| ＱＳＣ−５２(八角ナット） | 52 | 7 | ※ | 20 | 21 |
