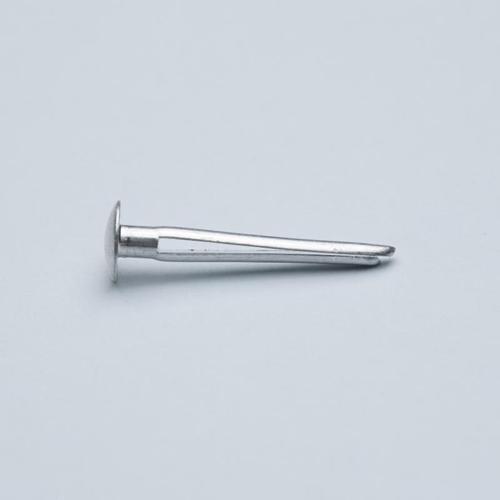

商品名： アルミ足割リベット
材質（アルミ） カラー・メッキ（ ）
|

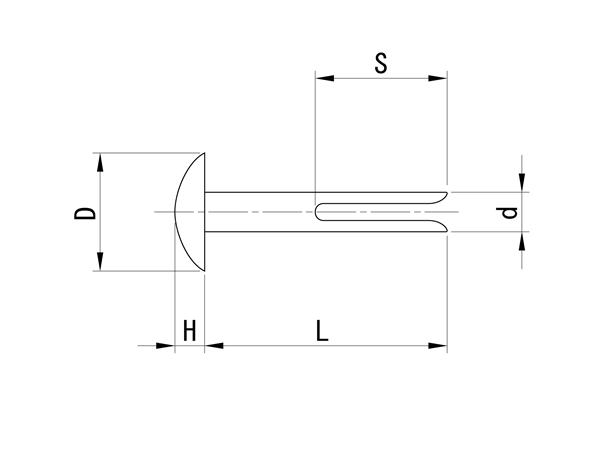

 ＜大きな寸法図を見る＞ |
(表中の数値の単位はmmです)
| ｄ | Ｄ | Ｈ | Ｌ | Ｓ | |
| Ｎｏ．１ | 1.6 | 3 | 0.8 | 9 | 8 |
| Ｎｏ．１．５ | 1.8 | 4 | 1 | 9 | 8 |
| Ｎｏ．２ | 2 | 5 | 1.2 | 11 | 9 |
| Ｎｏ．２ 長 | 2 | 5 | 1.2 | 17 | 15 |
| Ｎｏ．３ | 2.5 | 7 | 2 | 11 | 9 |
| Ｎｏ．３ 長 | 2.5 | 7 | 2 | 17 | 15 |
(表中の数値の単位はmmです)
|
＜大きな寸法図を見る＞ |
| ｄ | Ｄ | Ｈ | Ｌ | Ｓ | |
| Ｎｏ．１ | 1.6 | 3 | 0.8 | 9 | 8 |
| Ｎｏ．１．５ | 1.8 | 4 | 1 | 9 | 8 |
| Ｎｏ．２ | 2 | 5 | 1.2 | 11 | 9 |
| Ｎｏ．２ 長 | 2 | 5 | 1.2 | 17 | 15 |
| Ｎｏ．３ | 2.5 | 7 | 2 | 11 | 9 |
| Ｎｏ．３ 長 | 2.5 | 7 | 2 | 17 | 15 |
